Расположение приборов и контрольных ламп в комбинации приборов показано на рис. 1.7.

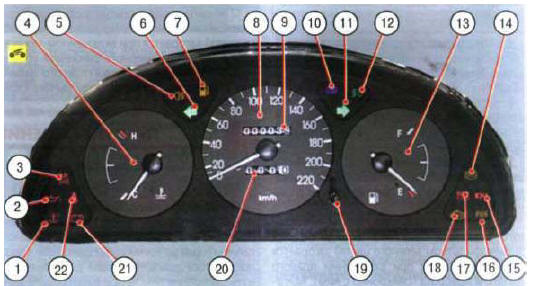

Рис. 1.7. Комбинация приборов

В комбинации приборов установлены следующие приборы и сигнализаторы 1 - сигнальная лампа перегрева двигателя (со светофильтром красного цвета). Если лампа загорелась, необходимо остановиться, дать двигателю остыть и устранить причину перегрева (в зависимости от комплектации вместо нее может быть установлена контрольная лампа включения аварийном сигнализации).

2 - сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы Сразу после пуска двигателя лампа должна погаснуть.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.

3 - сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.

ПРЕДУПРЕЖДЕНИЕ

При загорании сигнальной лампы немедленно обратитесь в автосервис Помимо возможного отказа подушки в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

4 - указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.

5 - контрольная лампа включения заднего противотуманного фонаря (со светофильтром желтого света) загорается при включении заднего противотуманного фонаря. 6 - контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота 7 - сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) постоянно горит при остатке топлива в баке около 7,5 п.

ПРЕДУПРЕЖДЕНИЕ

По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

8 - спидометр показывает, с какой скоростью в данный момент движется автомобиль.

Шкала проградуирована от 0 до 220 км/ч, цена деления 10 км/ч.

9 - счетчик суммарного пробега автомобиля показывает пройденный путь в километрах. После пробега 1ОООООО км начинается новый цикл отсчета.

10 - контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.

11 - контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.

12 - контрольная лампа включения передних противотуманных фар (со светофильтром зеленого цвета) загорается при включении передних противотуманных фар.

13 - указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива.

ПРЕДУПРЕЖДЕНИЕ

По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывное подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

14 - сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован анти блокировочной системой. Загорается при включенном зажигании на 3 с (одновременно с ней загорается лампа 17). При включении стартера обе лампы горят постоянно.

После пуска двигателя лампа 14 должна погаснуть сразу, а лампа 17 - спустя 3~4 с .

При отказе системы лампа горит постоянно.

ПРЕДУПРЕЖДЕНИЕ

При загорании лампы обратитесь в авто сервис, так как торможение во всех случаях будет происходить без участия анти блокировочной системы.

15- сигнальная лампа незакрытых дверей или крышки багажника (со светофильтром красного цвета) загорается при включении зажигания, если открыты двери или крышка багажника.

16- сигнальная лампа включения режима Kick Down в автоматической коробке передач (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован автоматической коробкой передач. Загорается, если коробка передач при резком нажатии на педаль акселератора переходит в режим переключения на следующую передачу при повышенной частоте вращений коленчатого вала двигателя, что обеспечивает более интенсивный разгон автомобиля.

17- сигнальная лампа состояния тормозной системы (со светофильтром красного цвета) загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке главного цилиндра тормоза или при поднятом рычаге стояночного тормоза.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящей лампой запрещается.

18 - контрольная лампа системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе Їуправления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение.

При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

ПРЕДУПРЕЖДЕНИЕ

Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.

19 - кнопка сброса показаний счетчика суточного пробега. Нажатием на кнопку на неподвижном автомобиле устанавливают на ноль счетчик 20 суточного пробега.

ПРЕДУПРЕЖДЕНИЕ

Не нажимайте на кнопку во время движения автомобиля - это может вызвать поломку механизма счетчика.

20- счетчик суточного пробега автомобиля. Показывает пройденный путь в километрах, крайняя правая цифра счетчика (черная на сером фоне) показывает пройденный путь в сотнях метров. Счетчик устанавливают на ноль на неподвижном автомобиле нажатием на кнопку 19 сброса показаний.

21- сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение пампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжений, а также слабым натяжением (или обрывом) ремня привода генератора.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.

22 - сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4-8 с включается и предупреждающий зуммер.
